環(huán)氧富鋅底漆返銹的原因？

keywords：環(huán)氧富鋅底漆、富鋅底漆、環(huán)氧富鋅涂料

      從環(huán)氧富鋅底漆產(chǎn)品本身來說涂刷之后返銹的可能性很小，環(huán)氧富鋅底漆與基材的附著力銜接非常好，環(huán)氧富鋅底漆的抗腐蝕性能更是良好。

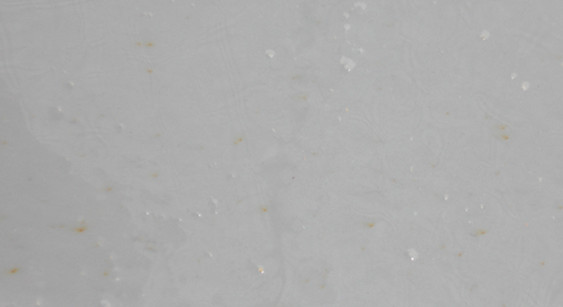

返銹：是在涂裝間隔內(nèi)，出現(xiàn)點(diǎn)銹的情況。

第一環(huán)氧富鋅底漆的質(zhì)量

    1、樹脂含量不足，造成漆膜對(duì)鋼鐵的附著力不夠。（顏填料含量過多。）

   2、環(huán)氧富鋅底漆是目前重防腐領(lǐng)域應(yīng)用廣泛的涂料，但市場(chǎng)上有很多環(huán)氧富鋅底漆中鋅含量沒有達(dá)到國(guó)家標(biāo)準(zhǔn)（國(guó)標(biāo)干膜鋅粉含量70%）。

第二施工問題：俗話說七分施工三分漆，說明施工因素對(duì)油漆的防護(hù)非常重要。

   1、漆膜厚度太薄，小于粗糙度太多。環(huán)氧富鋅底漆作為防腐防銹底漆的漆膜厚度在50μm左右。

   2、鋼鐵粗糙度和環(huán)氧富鋅底漆的鋅粉含量不匹配。在粗糙度不足的表面，施工高鋅粉含量的富鋅底漆，也會(huì)因附著力不足，遇上下雨的情況返銹。

   3、環(huán)氧富鋅底漆不可以在空氣濕度大于85%以上的環(huán)境下施工；高濕度情況下，鋼鐵表面會(huì)形成一層肉眼不可見的水膜，在此情況下施工，很容易返銹。

   4、不可以用海砂進(jìn)行噴砂處理；海砂中含有大量氯離子，是電化學(xué)腐蝕的主要因素。

環(huán)氧富鋅底漆的防銹，防腐效果，其中鋅粉含量，樹脂含量，固化劑等起著重要作用。決定了環(huán)氧富鋅底漆具有良好防銹防腐效果的環(huán)氧富鋅底漆價(jià)格不可能很低。

Related products：環(huán)氧云鐵中間漆、氟碳面漆

——insanciptagemilang.com
